Интерактивный музей охраны труда

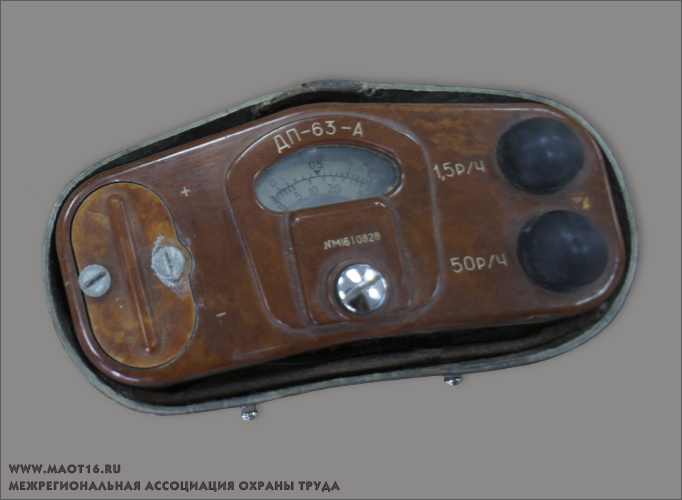

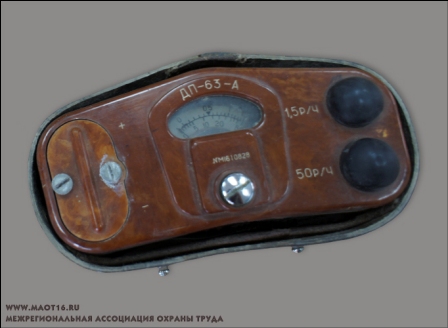

Дозиметр ДП-63-А (1960 г.)

Первый прибор, измеряющий уровень радиации, в 1908 году изобрел Ханс Гейгер, немецкий физик, а позже устройство усовершенствовал его коллега Мюллер. Это был известный всем Счетчик Гейгера-Мюллера.

Используется для обнаружения загрязненности местности бета- и гамма-активными веществами и оценки уровней гамма-радиации. Погрешность измерений не превышает + 30%. Работоспособен в интервале от - 40 до + 50ºС. Продолжительность работы - 50 часов. Время подготовки прибора к действию 1-2 мин. Принцип действия основан на том, что при воздействии ионизирующих излучений в цепи счетчика возникает импульсный ионизационный ток, который заряжает конденсатор. Конденсатор заряжается, и ток заряда проходит через регистр, микроамперметр и шунтирующий резистор. Ток заряда конденсатора пропорционален уровню радиации, поэтому шкала микроамперметра отградуирована в рентген час.

На верхней панели прибора расположены шкала микроамперметра, корректор установки стрелки микроамперметра, кнопки включения поддиапазонов, крышка отсека питания. В днище корпуса сделана прорезь для доступа бета-излучения. Это окно закрыто заслонкой. Заслонка открывается с помощью кнопки, помещенной на боковой стенке корпуса.

Прибор снабжен контрольным бета-активным препаратом.

После работы на зараженной местности проводят дезактивацию прибора.

Экспонат представлен ГО и ЧС Республики Татарстан.

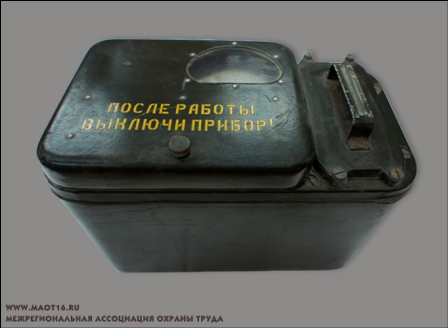

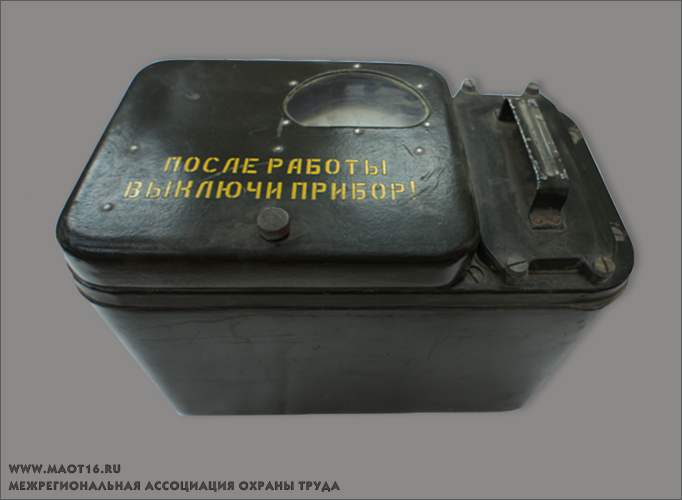

Дозиметр полевой ДП-1-Б

Рентгенметр ДП-1-Б предназначается для измерения уровней гамма-радиации при разведке зараженных участков местн

ости и для обнаружения бета-излучений. Рабочий интервал температур от -40° до +50°С.
При открытой крышке, расположенная в днище, в ионизационную камеру могут проникать как гамма-излучения, так и бета-частицы. А при закрытой крышке прибор реагирует только н

а гамма-излучения, так как крышка полностью поглощает бета-частицы с энергиями до 2 МэВ.

Принцип действия: при отсутствии излучений ионизационный ток и падение напряжения на одном из сопротивлений, включенных в цепь камеры, равны нулю. На управляющую сетку лампы подается отрицательное напряжение смещения от ча сти батареи, равное 3,2 в. Возникающий при этом начальный анодный ток компенсируется за счет тока компенсационной цепи, и стрелка микроамперметра устанавливается на нуль.
При воздействии излучений отрицательное напряжение на управляющей сетке лампы уменьшается по своему абсолютному значению за счет падения напряжения на сопротивлении в цепи камеры, создаваемого
ионизационным током. Изменение напряжения на управляющей сетк е прямо пропорционально уровню радиации. Анодный ток возрастает также пропорционально уровню радиации, и стрелка микроамперметра, включенного в анодную цепь лампового вольтметра, отклоняется на определенное число делений

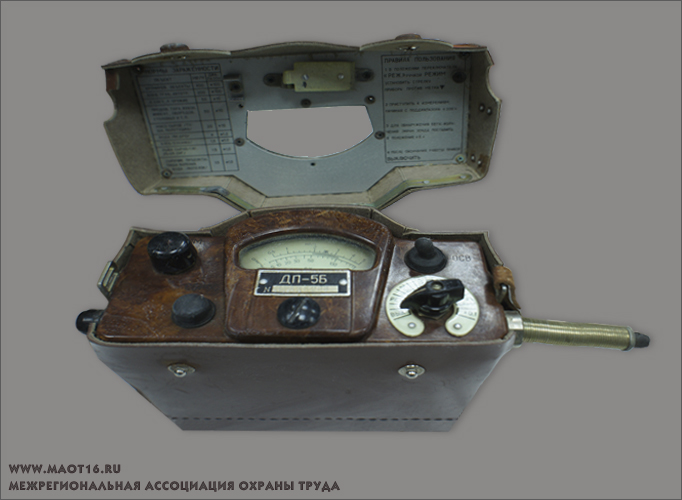

Дозиметр ДП-5Б

Дозиметр ДП-5Б предназначен для измерения мощности поглощенной дозы гамма-излучения в широком диапазоне и обнаружения бета-излучения. Его нужно применять только в местах повышенного радиационного фона, или для выявления зараженных предметов. Прибор состоит из измерительного пульта, зонда, соединенного с пультом гибки

ми кабелями, контрольного стронциевриттриевого источника бета излучений для проверки работоспособности приборов.

На панели измерительного пульта размещены: микроамперметр с двумя измерительными шкалами, переключатель поддиапазонов, ручка «Режим» 6 (потенциометр регулировки режима), кнопка сброса показаний («Сброс»), тумблер подсвета шкалы, винт установки нуля, гнездо включения телефона. Воспринимающими устройствами прибора являются газоразрядные счетчики. Возможно использование прибора при работе в полевых условиях.

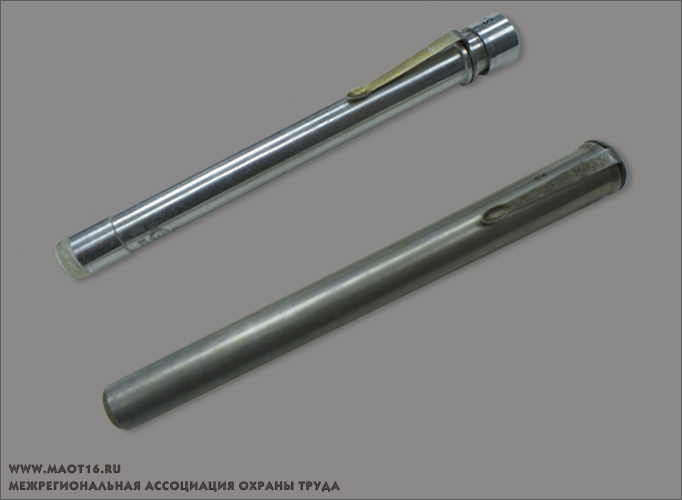

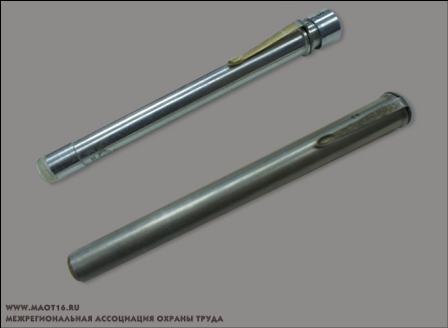

Дозиметр ДКП-50А (1970 г.)

Дозиметр карманный прямо показывающий ДКП-50А предназначен для контроля экспозиционных доз гамма-облучения, получаемых людьми. Конструктивно он выполнен в форме авторучки. Дозиметр состоит из дюралевого корпуса, в котором расположены ионизационная камера с конденсатором, электроскоп, отсчетное устройство и зарядная часть. Дозиметр крепится к карману одежды с помощью держателя.

 Принцип действия дозиметра схож с простейшим электроскопом. В процессе зарядки дозиметра визирная нить электроскопа отклоняется от внутреннего электрода под влиянием сил электростатического отталкивания. Отклонение нити зависят от приложенного напряжения, которое при зарядке регулируют и подбирают так, чтобы изображение визирной нити совместилось с отсчетного устройства.

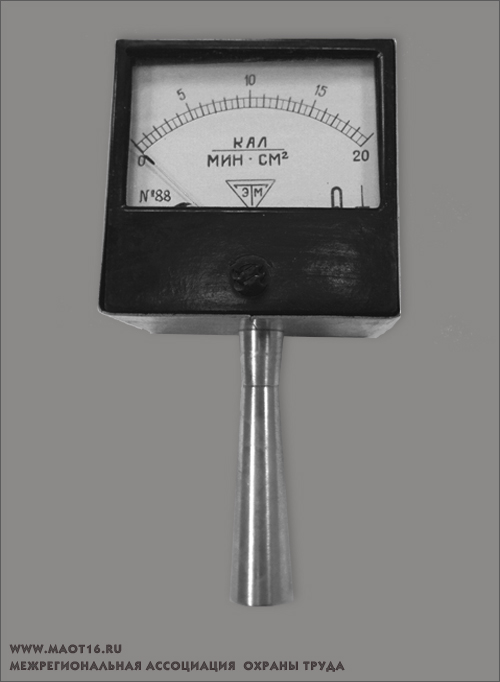

Актинометр (1982 г.)

Актинометром назвал Джон Гершель изобретенный им в 1834 году инструмент, служащий для измерения нагревательной силы солнечных лучей. Позже в 1838 Клод Пулье изобрел более усовершенствованный актинометр.

Интенсивность теплового излучения определяют актинометром, на задней стенке которого расположены белые и зачерненные алюминиевые пластины, соединенные с термопарами. Принцип действия прибора основан на возбуждении электродвижущей силы термопарами вследствие того, что черные пластинки под воздействием лучистой энергии нагреваются до более высокой температуры, чем белые. Электродвижущая сила регистрируется гальванометром.

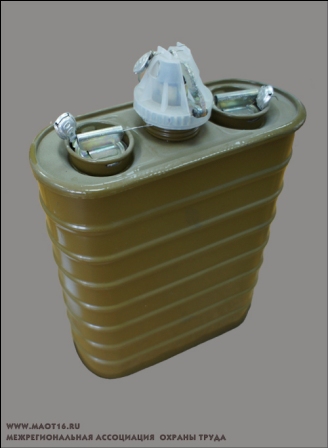

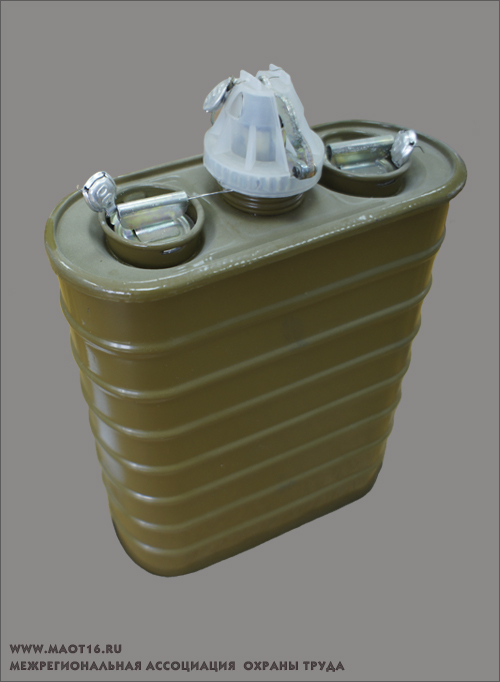

Регенеративный патрон РП-5М (1975 г.)

В 1853 г. профессором Шванном в Бельгии был сконструирован первый

регенеративный респиратор со сжатым кислородом "Аэрофор".

РП-5М предназначен для комплектации изолирующего противогаза ИП-5 и обеспечивает получение кислорода для дыхания, а также поглощение углекислого газа и влаги из выдыхаемого воздуха. РП был разработан в СССР, для использования в качестве аварийно-спасательного средства - эвакуации из затонувшей техники, а также для выполнения лёгких водолазных работ на глубинах до 7 метров (ограничено максимальным давлением дыхательной смеси, создаваемой регенеративным патроном, при котором дыхательный мешок не будет сжиматься). Время защитного действия РП в режиме тяжелой нагрузки не менее 45 мин.

На верхней крышке патрона имеются два гнезда ниппелей для присоединения шлем-маски и дыхательного мешка. Между гнездами ниппелей расположено пусковое устройство рычажного типа. Оба гнезда ниппелей закрыты заглушками и так же, как и пусковое устройство, опломбированы. Принцип действия основан на свойстве супероксидакалия и натрия выделять кислород при взаимодействии с водой (в регенеративных патронах используется влага, выдыхаемая в процессе дыхания).

Экспонат представлен ОАО «Татнефть».

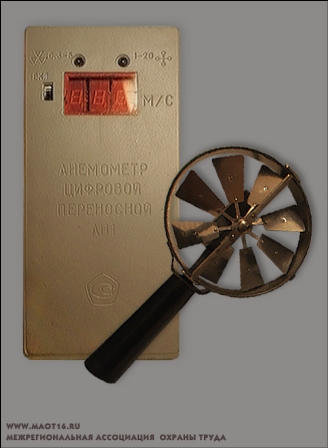

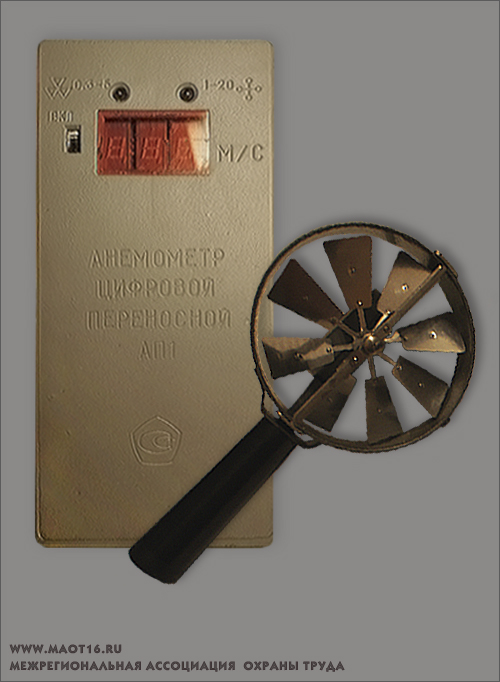

Анемометр АП-1 (1987 г.)

Анемометр АП-1 предназначен для измерения скорости воздушных потоков в народном хозяйстве - на промышленных предприятиях в сельском хозяйстве, пищевой промышленности и может использоваться для измерения скорости воздушного потока в других отраслях народного хозяйства. Выносные ветроприемники со штангой позволяют определить скорость в труднодоступных местах и застойных зонах. Принцип действия анемометра основан на преобразовании скорости воздушного потока вращающего ветроприемник, в число импульсов с помощью измерительного преобразователя. На измерение и индикацию обычно необходимо 8- 13 с.

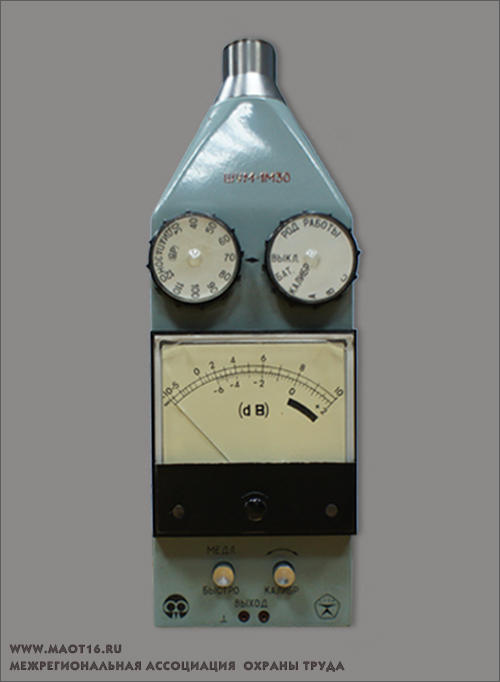

Шумомер-1М30 (1978 г.)

Шумомер состоит из электронного блока и капсюля микрофона измерительного конденсаторного. Принцип действия основан на измерении электрического сигнала, поступающего с микрофона, пропорционального звуковому давлению акустических шумов.

Принадлежал Лениногорской СЭС ТАССР. Прилагается паспорт 1978 года.

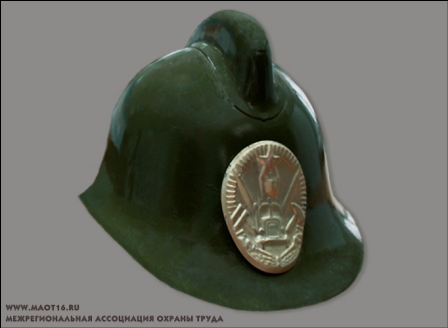

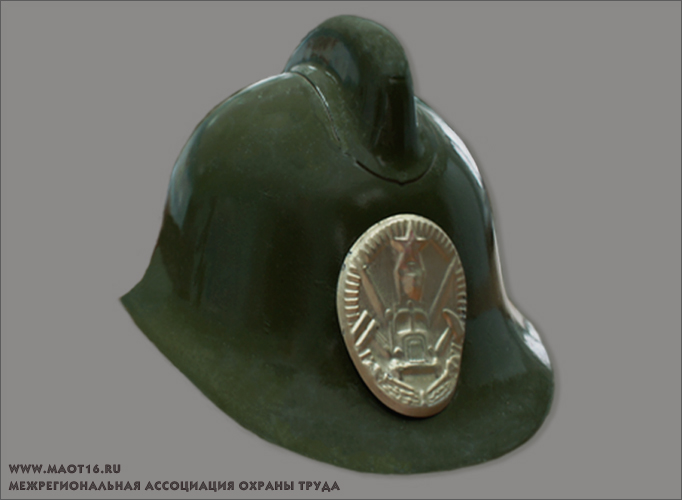

Каска пожарного СССР (1950-е гг.)

 История пожарных касок началась во Франции в 1750 г.

Представленный шлем пожарной охраны СССР использовался в 1954-1980 гг. На шлеме установлена оригинальная эмблема пожарных частей СССР. Зеленый окрас шлема, говорит о принадлежности его прежнего владельца к рядовому составу Пожарной Охраны.

Экспонат представлен Казанским Институтом Радиоэлектроники.

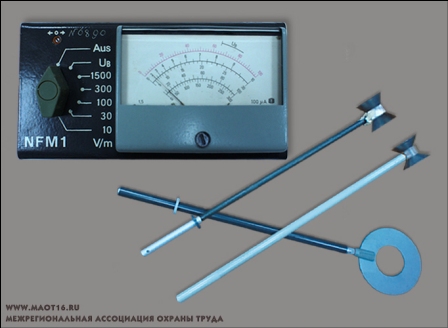

Измерительный прибор напряженности ближнего поля NFM1

Измерительный прибор напряженности ближнего поля NFM1 предназначен для широкополосного измерения мощных высокочастотных электрических полей на рабочих местах промышленных высокочастотных установок и установках связи и контроля соблюдения предельно допустимых значений.

NFM1 работает в комплекте с зондами Е и Н.

В основу измерения напряженности электрического поля положен следующий принцип: применяя дипольный зонд, механические размеры которого являются маленькими по сравнению с длиной волны исследуемого поля, отбирается из этого поля переменное напряжение, прямо-пропорциональное напряженности поля на месте дипольного зонда. При измерении магнитных полей в плоской улавливающей катушке индуцируется переменное напряжение, которое прямо пропорционально напряженности магнитного поля. Это переменное напряжение оценивается по частоте, выпрямляется, фильтруется и подводится через экранированный кабель к измерительному прибору.

Погрешность измерений прибора - ±20%. Прибор имеет рабочий интервал температур -10...+40ºС.

Универсальный переносный газоанализатор типа УГ-2. (1980 г.)

Газоанализатор УГ-2 предназначен для качественного и количественного определения содержаний АХОВ - хлора, аммиака, сероводорода, сернистого ангидрида, окиси углерода, окислов азота, бензола, толуола, ксилола, ацетона, ацетилена, этилового эфира, бензина, углеводородов нефти и др. в воздухе рабочей зоны производственных помещений и на территории химических предприятий.

Принцип действия основан на изменении окраски слоя индикаторного порошка (специфичный для каждого вещества) в индикаторной трубке после просасывания через нее воздухозаборным устройством УГ-2 воздуха рабочей зоны производственных помещений. Длина окрашенного столбика индикаторного порошка в трубке пропорциональна концентрации анализируемого газа в воздухе и измеряется по шкале, градуированной в мг/м3. Искажающее влияние многих сопутствующих примесей устраняют с помощью фильтрующих патронов, устанавливаемых при анализе перед индикаторной трубкой.

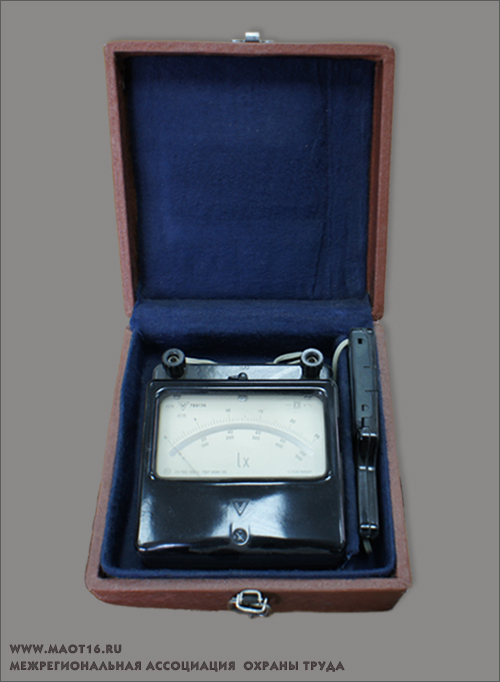

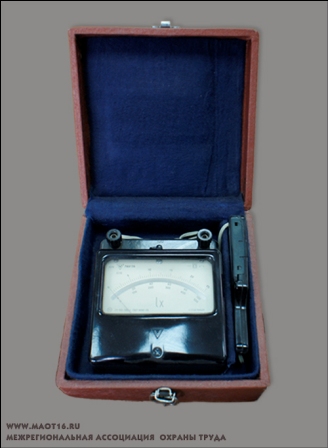

Люксметр типа Ю-16 с отдельным фотоэлементом Ф102 (1968 г.)

Фотоэлектрический люксметр предназначен для измерения освещенностей. Люксметр типа Ю-16 состоит из гальванометра и селенового фотоэлемента. Для измерения освещенности фотоэлемент, присоединенный к гальванометру, помещается на рабочую поверхность. Под действием света, падающего на фотоэлемент, образуется фототок, который проходит через рамку гальванометра. В результате взаимодействия фототока и поля постоянного магнита рамка отклоняется, увлекая за собой стрелку гальванометра, перемещающуюся по шкале, проградуированной в единицах измерения освещенности.

Экспонат представлен ОАО «Татнефть».

Удостоверение «Ударник коммунистического труда»

«Ударник коммунистического труда» - официальное почетное звание, подкреплявшееся вручением удостоверения и значка, а также денежной премией. Удостоверения выдавались передовикам производства в 70-х годах.

Ударник - работник, демонстрирующий повышенную производительность труда. Это понятие зародилось в Советском Союзе в годы первых пятилеток. Слово связано с выражением «ударный труд», то есть труд с полным напряжением сил, ориентированный на превышение установленных норм и сроков.

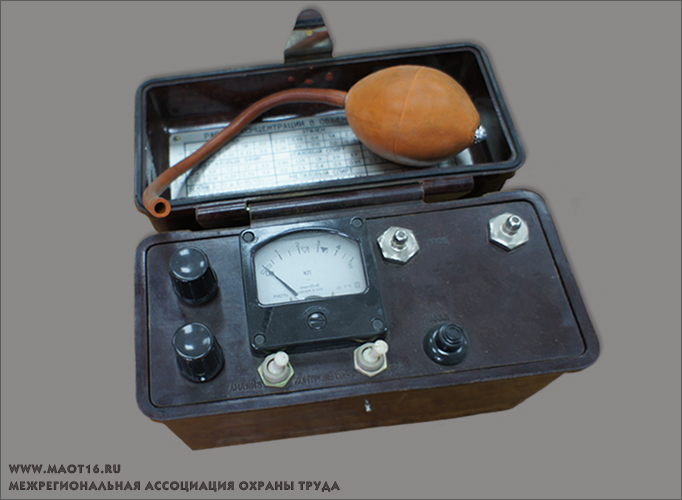

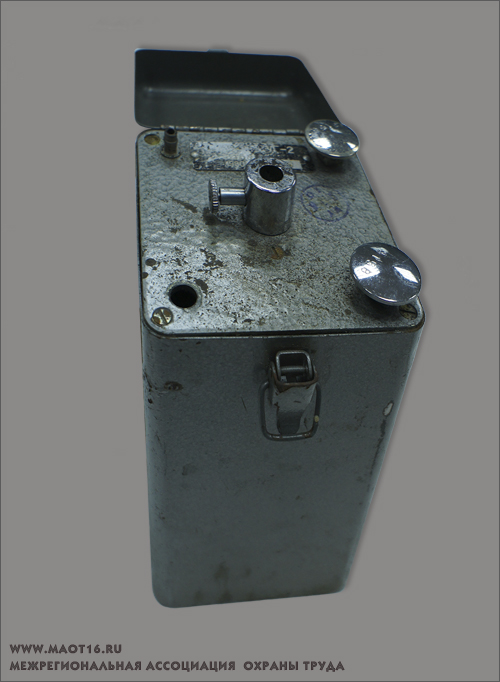

Газоанализатор ПГФ2М1-ИЗГУ4 "ЭФИР" (1976 г.)

Первые образцы газоанализаторов, появившиеся в конце 60-х годов в Америке, измеряли только концентрацию СО.

Представленный газоанализатор предназначен для измерения газов - пропан, этилен, пропилен, диэтиловый эфир, этиловый спирт, коксовый газ, бензин Б-70 и Б-95, метиловый спирт. Газоанализатор имеет два чувствительных элемента ДТ12.591 «Эфир» (сравнительный и измерительный).

Электрическая схема прибора представляет собой неравновесный мост постоянного тока, в котором два плеча составляют платиновые спирали (измерительная и сравнительная), а два других плеча - постоянные сопротивления. При прохождении через прибор чистого воздуха мост находится в равновесии. Действие прибора основано на определении теплового эффекта каталитической реакции сгорания горючих газов и паров на платиновой нити, включенной в схему измерительного моста. Пробы воздуха отбирают с помощью насоса, вмонтированного в газоанализатор. Концентрацию газов в воздухе устанавливают по отклонению стрелки гальванометра.

Надпись на дне: «Открывать во взрывоопасном помещении запрещено!»

Прилагается таблица «Расчет концентраций в объемных процентах для измеряемых газов».

Экспонат представлен ОАО «Татнефть».

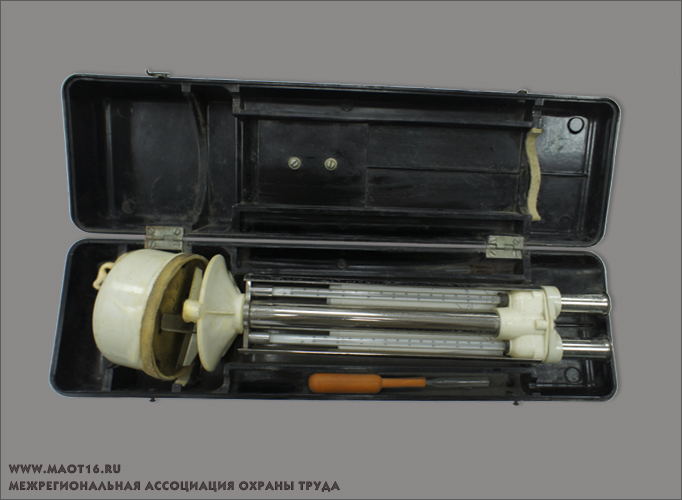

Психрометр МВ-4-2М (1985 г.)

В 1828 году немецкий физик Эрнст Август изобрел первый психрометр, названный в его честь. Позже (1887- 1892) Рихард Ассман разработал первый тип психрометра, который обеспечивал надежное измерение температуры с воздушного шара на большой высоте.

Психрометр МВ-4-2М аспирационный механический предназначен для определения относительной влажности и температуры воздуха в наземных условиях (в помещении и на открытом воздухе). Действие его основано на зависимости разностей температур сухого и смоченного термометра от влажности окружающего воздуха. Влажность воздуха определяется по показаниям сухого и смоченного термометров по специальным психрометрическим таблицам или психрометрическому графику, а температура воздуха - по показаниям сухого термометра. Пружина заводного механизма заводится спец. ключом.

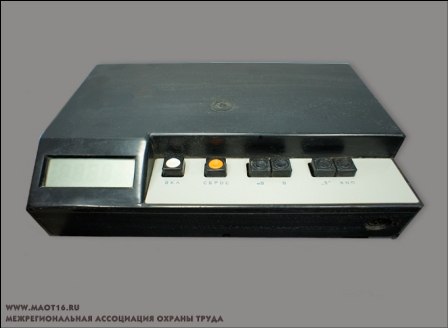

Измеритель ближнего электромагнитного поля "ЭЛОН"

(Измеритель ближнего электромагнитного поля предназначен для измерения сильных электрических и магнитных полей на рабочих местах промышленных высокочастотных установок и радиопередающих средств связи. Частотный диапазон измерения магнитного поля от 60 Гц до 10 МГц, амплитудный диапазон от 1 до 10 А/м.)

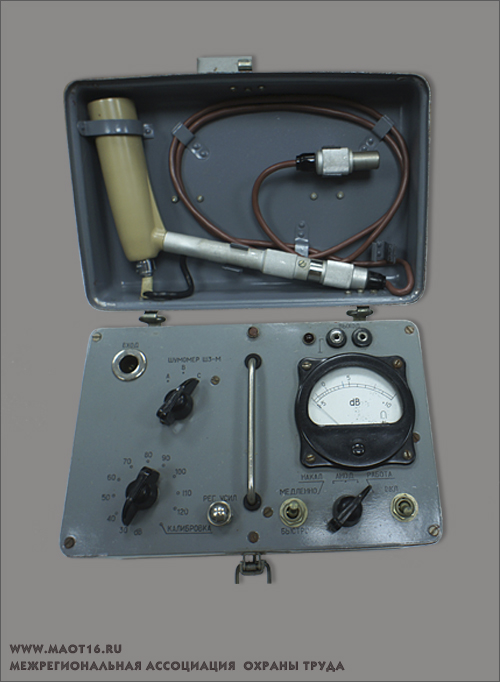

Шумомер Ш-3М (1966 г.)

Самый старый вид шумомера - это осциллограф, в котором результаты выводились на экран или бумажную ленту в виде «волнистых линий». Первый осциллограф был изобретён французским физиком Андре Блонделем в 1893 году.

Шумомер Ш-3М предназначен для измерения уровней стационарных акустических шумов в воздушной среде в диапазоне 25-130 дБ. Принцип его действия основан на преобразовании звуковых давлений в электрический ток. Шкала прибора проградуирована в децибелах.

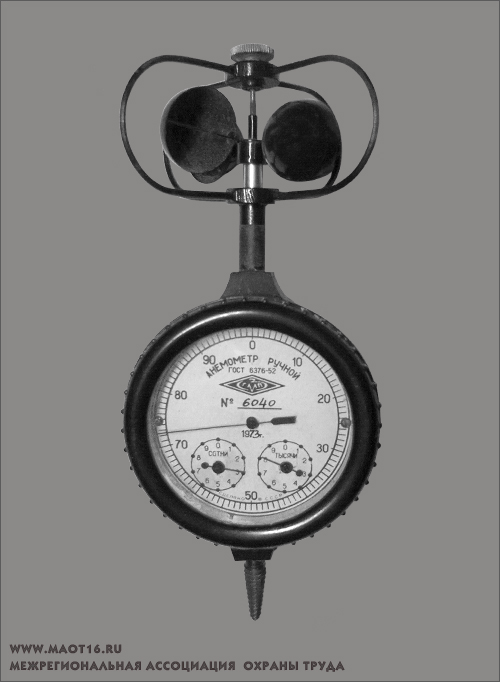

Анемометр МС-13 (1978 г.)

Чашечный анемометр был изобретён доктором Джоном Томасом Ромни Робинсоном в 1846 году.

Анемометр ручной чашечный МС-13 предназначен для измерения средней скорости воздушного потока в промышленных условиях и средней скорости ветра на метеорологических станциях. Диапазон измерений средней скорости воздушного потока в пределах 1...20 м/с.

Перед измерением скорости ветра записывают показания по трем шкалам. В измеряемом воздушном потоке анемометр устанавливают вертикально и через 10 - 15 с одновременно включают арретиром механизм анемометра и секундомер. Экспонирование анемометра в воздушном потоке производят в течение одной или двух минут. По истечении этого времени механизм и секундомер выключают и записывают показания по шкалам анемометра и время экспозиции в секундах. Разность между конечным и начальным отсчетом делят на время экспозиции и определяют число делений шкалы, приходящихся на одну секунду. Скорость ветра определяется по градуировочному графику, приложенному к анемометру. На вертикальной оси графика находят число делений шкалы, приходящихся на одну секунду. От этой точки проводится горизонтальная линия до пересечения с прямой графика, а из точки пересечения проводится вертикальная линия до пересечения с горизонтальной осью. Точка пересечения вертикали с горизонталью осью графика дает искомую скорость воздушного потока в м/сек.
